Mantenimiento del Circuito Eléctrico del Aire Acondicionado

El circuito eléctrico del aire acondicionado es uno de los componentes más olvidados en las revisiones habituales y, paradójicamente, uno de los que más averías graves provoca cuando se deteriora. Mientras la mayoría de usuarios se preocupa por limpiar filtros o recargar gas refrigerante, las conexiones eléctricas envejecen en silencio hasta que un fallo súbito deja el equipo fuera de servicio o, en el peor de los casos, genera un riesgo real de incendio.

El mantenimiento del circuito eléctrico del aire acondicionado no es una tarea opcional: es una necesidad de seguridad y eficiencia. Un cableado deteriorado, unos bornes sulfatados o un magnetotérmico inadecuado pueden multiplicar el consumo energético del equipo y acortar drásticamente su vida útil. En esta guía profesional te explicamos qué componentes revisar, cómo detectar problemas a tiempo y cuándo es imprescindible recurrir a un técnico electricista certificado. Si buscas información complementaria sobre problemas eléctricos más comunes, te recomendamos consultar nuestra guía especializada.

Por Qué el Mantenimiento Eléctrico del Aire Acondicionado Es Crítico

La instalación eléctrica de un equipo de aire acondicionado trabaja bajo condiciones extremas: picos de arranque del compresor que multiplican la intensidad nominal, vibraciones constantes que aflojan terminales, humedad ambiental que acelera la corrosión y ciclos térmicos que dilatan y contraen los conductores miles de veces al año. Todos estos factores provocan un envejecimiento silencioso pero implacable de cada conexión, cada cable y cada elemento de protección del circuito.

Un circuito eléctrico en mal estado genera lo que los profesionales denominan falso contacto: un punto de resistencia anómala donde la corriente se encuentra con dificultad para circular. Ese punto se calienta, disipa energía como calor en lugar de transmitirla al compresor y, con el tiempo, puede fundir el aislamiento del cable o provocar un arco eléctrico. Según datos del sector, aproximadamente el 35% de las averías graves en equipos de climatización tienen su origen directo en problemas eléctricos que podrían haberse prevenido con una inspección anual.

El sobrecalentamiento en las conexiones también repercute directamente en la factura energética. Cuando la resistencia eléctrica aumenta por bornes sulfatados o cables deteriorados, el equipo necesita más amperaje para producir la misma potencia frigorífica. Esto se traduce en un incremento del consumo de entre el 15% y el 20%, un sobrecoste que muchos usuarios atribuyen erróneamente al envejecimiento natural del compresor cuando en realidad la causa es puramente eléctrica.

Más allá del rendimiento y el coste económico, un circuito eléctrico deficiente compromete la seguridad de toda la vivienda. Un cortocircuito en la unidad exterior, un cable con aislamiento fundido dentro del canalón o un diferencial que no actúa a tiempo pueden desembocar en situaciones de riesgo real para las personas. La revisión eléctrica anual no es un lujo: es la garantía de que el equipo funcionará de forma segura durante toda la temporada.

Componentes del Circuito Eléctrico que Debes Revisar

Para realizar un mantenimiento eléctrico eficaz del aire acondicionado, es fundamental conocer cada elemento del circuito y su función específica. El sistema eléctrico de un equipo split doméstico incluye desde el cuadro eléctrico general de la vivienda hasta los terminales internos de la placa electrónica, pasando por múltiples puntos de conexión donde pueden aparecer problemas.

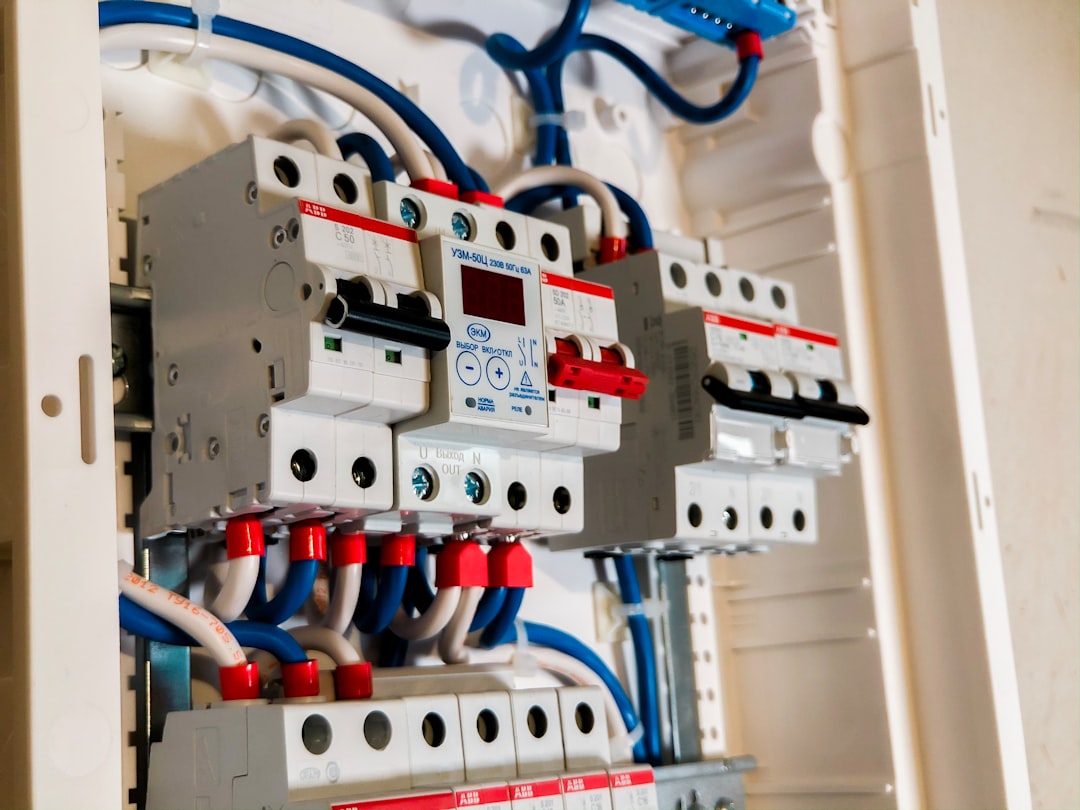

Magnetotérmico y Diferencial Dedicados

Todo equipo de aire acondicionado debe disponer de un circuito independiente en el cuadro eléctrico, protegido por su propio magnetotérmico y diferencial. El magnetotérmico protege contra sobrecargas y cortocircuitos, mientras que el diferencial detecta fugas de corriente a tierra que podrían suponer un peligro de electrocución. La normativa REBT exige que estos elementos estén correctamente dimensionados según la potencia del equipo.

Cableado de Alimentación

El cable que conecta el cuadro eléctrico con la unidad interior o exterior debe tener la sección adecuada para la potencia del equipo. Un cable subdimensionado genera caídas de tensión y sobrecalentamiento, mientras que uno sobredimensionado supone un coste innecesario. Los cables deben estar protegidos en canalización y no presentar daños en su aislamiento.

Cable de Interconexión

El cable que conecta la unidad interior con la exterior transporta tanto la alimentación como las señales de comunicación entre ambas placas electrónicas. Este cable está expuesto a la intemperie en buena parte de su recorrido y sufre especialmente los efectos del sol, la lluvia y las variaciones de temperatura. Si quieres profundizar en cómo afectan los fallos eléctricos a la placa electrónica, consulta nuestra guía sobre averías en la placa electrónica.

Bornes y Terminales del Compresor

Los terminales eléctricos del compresor son uno de los puntos más críticos del circuito. Soportan las mayores intensidades de corriente y están sometidos a vibraciones constantes. Con el tiempo, los bornes pueden sulfatarse, aflojarse o incluso fundirse, provocando desde un funcionamiento errático hasta la destrucción del propio compresor.

Capacitor de Arranque y Marcha

El capacitor o condensador es el componente que facilita el arranque del compresor y del ventilador de la unidad exterior. Un capacitor defectuoso se manifiesta con arranques difíciles, ruidos anómalos o directamente con la imposibilidad de poner en marcha el equipo. Para más información sobre este componente, puedes consultar nuestra guía de diagnóstico y reemplazo del capacitor.

Toma de Tierra

La puesta a tierra del equipo es la última barrera de seguridad contra las descargas eléctricas. Debe verificarse que existe continuidad entre el chasis del equipo y la toma de tierra del cuadro eléctrico, con una resistencia inferior a los valores establecidos por la normativa vigente.

Señales de Deterioro Eléctrico: Cómo Detectar Problemas a Tiempo

Reconocer los síntomas de un problema eléctrico antes de que se convierta en avería grave es clave para evitar reparaciones costosas y situaciones de riesgo. Las señales de alarma pueden ser visuales, auditivas, olfativas o funcionales, y cualquier usuario atento puede identificar las más evidentes sin necesidad de herramientas especializadas.

Señales Visuales

Los cables con aislamiento oscurecido, agrietado o derretido son la prueba más evidente de sobrecalentamiento. Revisa especialmente las zonas donde los cables entran en las unidades interior y exterior, ya que la vibración mecánica los somete a un desgaste mayor. También presta atención a marcas de carbonización alrededor de los bornes del compresor o en las clemas de conexión: son evidencia de arco eléctrico y requieren intervención inmediata.

Los bornes sulfatados presentan una pátina verdosa o blanquecina que aumenta la resistencia de contacto. Esta sulfatación es especialmente frecuente en instalaciones cercanas a la costa, donde la salinidad ambiental acelera la corrosión de los metales. Un terminal del compresor con sulfatación avanzada puede ofrecer una resistencia de contacto cien veces superior a la normal.

Señales Auditivas y Olfativas

Un zumbido eléctrico persistente en la unidad exterior, diferente del ruido normal del compresor, puede indicar un capacitor debilitado o una conexión floja que genera vibración electromagnética. El olor a quemado, incluso si es leve y transitorio, es la señal más urgente: indica que algún componente está soportando una temperatura anómala y requiere inspección inmediata por un profesional.

Señales Funcionales

El disparo repetido del magnetotérmico del circuito del aire acondicionado es un síntoma inequívoco de problema eléctrico. Puede deberse a un cortocircuito, a una sobrecarga por amperaje excesivo del compresor o a un magnetotérmico subdimensionado. Igualmente, si el diferencial salta cada vez que el equipo arranca, la causa más probable es una derivación a tierra en el cableado o en el motor del compresor.

Checklist de Revisión Eléctrica Anual Paso a Paso

La revisión eléctrica anual del aire acondicionado debe realizarse idealmente antes del inicio de la temporada de calor, entre los meses de marzo y mayo. Una inspección metódica y ordenada permite detectar la práctica totalidad de los problemas eléctricos antes de que causen averías o riesgos de seguridad. Si estás buscando una guía más amplia que incluya todos los aspectos del mantenimiento, te recomendamos nuestra guía completa de mantenimiento.

A continuación, presentamos el checklist profesional que siguen los técnicos de climatización en sus revisiones anuales. Aunque algunos puntos requieren herramientas de medición específicas, muchos de ellos pueden ser verificados visualmente por el propio usuario.

Herramientas Necesarias para la Revisión

Para una revisión eléctrica completa se necesita, como mínimo, un multímetro digital con función de medición de capacitancia, una pinza amperimétrica para medir el consumo del compresor en funcionamiento y un megóhmetro para verificar el aislamiento del motor. También son imprescindibles destornilladores aislados, terminales de repuesto y limpiador de contactos eléctricos para tratar bornes sulfatados.

Protocolo de Seguridad

Antes de manipular cualquier conexión eléctrica del aire acondicionado, es obligatorio desconectar el magnetotérmico del circuito en el cuadro eléctrico y verificar con un detector de tensión que no hay corriente presente. Trabajar con el equipo bajo tensión supone un riesgo de electrocución y está terminantemente prohibido por la normativa de seguridad laboral.

Normativa REBT y Requisitos Legales en España

El Reglamento Electrotécnico para Baja Tensión (REBT), aprobado por el Real Decreto 842/2002, establece las condiciones técnicas que deben cumplir las instalaciones eléctricas en España, incluyendo las destinadas a equipos de climatización. La instrucción técnica complementaria ITC-BT-25 detalla los requisitos específicos para circuitos dedicados a equipos de elevada potencia como los aires acondicionados.

Requisitos del Circuito Independiente

La normativa exige que todo equipo de aire acondicionado disponga de un circuito eléctrico independiente desde el cuadro general de la vivienda. Este circuito debe contar con su propia protección magnetotérmica y diferencial, sin compartir la línea con otros electrodomésticos. En viviendas con electrificación elevada, los circuitos para climatización están específicamente contemplados y dimensionados.

Sección de Cable Según Potencia del Equipo

La elección de la sección del cable es un aspecto crítico que la normativa regula con precisión. Un cable subdimensionado provoca caída de tensión, sobrecalentamiento y riesgo de incendio, mientras que uno sobredimensionado supone un coste innecesario. La siguiente tabla resume las secciones mínimas requeridas según la potencia del equipo y los valores de protección correspondientes.

Caída de Tensión Admisible

La normativa establece que la caída de tensión máxima admisible entre el cuadro eléctrico y el punto de conexión del aire acondicionado no debe superar el 3% para circuitos interiores. En distancias largas entre el cuadro y la unidad exterior, puede ser necesario aumentar la sección del cable por encima del mínimo exigido para cumplir este requisito. Un técnico cualificado puede calcular la sección necesaria teniendo en cuenta la distancia real de la instalación.

Documentación Obligatoria

Toda instalación eléctrica nueva o modificación significativa de una existente requiere la emisión de un certificado de instalación eléctrica (comúnmente llamado boletín eléctrico) por parte de un instalador electricista autorizado. Este documento certifica que la instalación cumple con la normativa REBT y es necesario para el alta o modificación de la potencia contratada con la compañía eléctrica. Según el IDAE, las instalaciones correctamente certificadas presentan un índice de siniestralidad significativamente menor.

Mantenimiento Preventivo vs Reparación: Análisis de Costes

Una de las preguntas más frecuentes de los propietarios de equipos de climatización es si realmente merece la pena invertir en mantenimiento preventivo del circuito eléctrico. Los datos del sector demuestran de forma contundente que el mantenimiento preventivo es siempre más económico que la reparación de averías, especialmente cuando se trata del sistema eléctrico, donde las averías pueden ser particularmente costosas.

El coste de una revisión eléctrica preventiva oscila entre 80 y 150 euros, dependiendo de la complejidad de la instalación y de la zona geográfica. En cambio, la reparación de una avería eléctrica grave puede superar fácilmente los 800 euros si afecta al compresor o a la placa electrónica, y puede llegar a los 1.500 euros si es necesario sustituir estos componentes.

Para complementar esta información con datos sobre el mantenimiento del sistema frigorífico, consulta también nuestro artículo sobre mantenimiento del circuito frigorífico.

Retorno de la Inversión

El análisis de costes a diez años es revelador. Un usuario que invierte entre 80 y 150 euros anuales en revisión eléctrica preventiva gastará entre 800 y 1.500 euros a lo largo de la vida útil del equipo. En cambio, un usuario que prescinde del mantenimiento preventivo tiene una probabilidad significativa de enfrentarse a al menos una avería eléctrica grave que, sumada a las reparaciones menores acumuladas, puede elevar el coste total hasta los 5.000 euros. El mantenimiento preventivo del circuito eléctrico tiene un retorno de inversión estimado de entre tres y cinco veces lo invertido.

Ahorro Energético Indirecto

El beneficio del mantenimiento eléctrico preventivo va más allá de evitar averías. Un circuito eléctrico en perfecto estado garantiza que toda la energía que consume el equipo se transforma en capacidad frigorífica, sin pérdidas por resistencias de contacto anómalas. En un equipo de consumo medio de 1.200 W funcionando ocho horas diarias durante cuatro meses de verano, una mejora del 15% en la eficiencia eléctrica puede suponer un ahorro de entre 50 y 80 euros anuales en la factura eléctrica.

Cuándo Llamar a un Técnico Electricista Certificado

Aunque algunas tareas de inspección visual pueden ser realizadas por cualquier usuario con conocimientos básicos, la mayoría de las intervenciones en el circuito eléctrico del aire acondicionado requieren la participación de un profesional cualificado. La legislación española establece que las modificaciones en instalaciones eléctricas de baja tensión solo pueden ser realizadas por instaladores electricistas autorizados con el correspondiente carné profesional.

Intervenciones que Siempre Requieren un Profesional

Existen situaciones en las que intentar resolver un problema eléctrico sin la formación ni las herramientas adecuadas puede empeorar la avería o generar un riesgo grave de accidente. Las siguientes intervenciones deben ser siempre encomendadas a un técnico certificado.

Cómo Elegir al Técnico Adecuado

A la hora de contratar un profesional para el mantenimiento eléctrico del aire acondicionado, es importante verificar que el técnico dispone tanto de la cualificación en climatización como de la autorización para trabajos eléctricos. Idealmente, el profesional debe contar con el carné de instalador frigorista y el de instalador electricista autorizado, ya que las intervenciones en el circuito eléctrico del aire acondicionado se sitúan en la intersección de ambas especialidades.

Solicita siempre un presupuesto detallado por escrito que incluya la descripción de los trabajos a realizar, los materiales a emplear, el plazo de ejecución y las garantías ofrecidas. Un profesional serio no tendrá inconveniente en documentar su propuesta antes de comenzar los trabajos.

Frecuencia de las Revisiones Profesionales

Para un equipo de uso doméstico estándar, una revisión eléctrica profesional anual es suficiente para mantener el circuito en perfecto estado. Sin embargo, en determinadas circunstancias la frecuencia debe aumentarse:

• Equipos con más de diez años de antigüedad: revisión semestral recomendada, ya que el envejecimiento del aislamiento se acelera con el tiempo.
• Instalaciones en zonas costeras: revisión semestral, debido a la acción corrosiva de la salinidad ambiental sobre los contactos metálicos.
• Equipos de uso intensivo (más de doce horas diarias): revisión cada seis meses, por el mayor desgaste de todos los componentes eléctricos.
• Tras tormentas eléctricas severas: revisión extraordinaria si se sospecha que el equipo ha sufrido una sobretensión.

Preguntas Frecuentes sobre el Circuito Eléctrico del Aire Acondicionado

¿Cada cuánto hay que revisar el cableado eléctrico del aire acondicionado?

La revisión eléctrica del cableado del aire acondicionado debe realizarse como mínimo una vez al año, preferiblemente antes del inicio de la temporada de calor, entre marzo y mayo. Esta revisión anual incluye la inspección visual del aislamiento de los cables, la verificación del apriete de las clemas y bornes, y la comprobación de que no existen signos de sobrecalentamiento ni deterioro. En equipos con más de diez años de antigüedad, en instalaciones ubicadas en zonas costeras o en equipos de uso intensivo (más de doce horas diarias), la frecuencia recomendada aumenta a dos veces al año, coincidiendo con el inicio y el final de la temporada de uso intensivo.

¿Qué sección de cable necesita un split de 3.000 frigorías?

Un equipo split de 3.000 frigorías consume aproximadamente entre 2.000 y 3.500 W de potencia eléctrica, lo que se traduce en un amperaje de entre 8,7 y 15,2 amperios a 230 V. Según la normativa REBT, la sección mínima del cable de alimentación para esta potencia es de 2,5 mm2, con un magnetotérmico de protección de 20 amperios con curva de disparo tipo C. Si la distancia entre el cuadro eléctrico y la unidad es superior a 15 metros, puede ser necesario aumentar la sección a 4 mm2 para cumplir con los límites de caída de tensión establecidos por la normativa, que no debe superar el 3% en circuitos interiores.

¿Por qué salta el magnetotérmico del aire acondicionado?

El disparo del magnetotérmico puede deberse a varias causas. La más frecuente es que el compresor esté consumiendo un amperaje superior al nominal, lo que ocurre cuando el condensador exterior está sucio, el gas refrigerante es insuficiente o los bornes del compresor presentan resistencia de contacto elevada. Otra causa habitual es un magnetotérmico subdimensionado que no soporta la corriente de arranque del compresor, que puede ser entre cuatro y seis veces la intensidad nominal durante los primeros milisegundos. También puede disparar por un cortocircuito real en el cableado o en el motor del compresor. En cualquier caso, nunca se debe rearmar repetidamente un magnetotérmico que salta sin identificar la causa, ya que el disparo es un mecanismo de protección diseñado para prevenir daños mayores.

¿Cómo saber si los bornes del compresor están sulfatados?

Los bornes sulfatados del compresor presentan una pátina verdosa, blanquecina o grisácea que cubre parcial o totalmente la superficie de contacto del terminal. Para verificar su estado, es necesario desconectar el equipo del cuadro eléctrico, retirar la tapa de conexiones de la unidad exterior y examinar visualmente los tres terminales del compresor (común, arranque y marcha). Si se detecta sulfatación, se debe limpiar con un limpiador de contactos eléctricos específico y una lija fina de grano 400 o superior, asegurándose de que la superficie quede brillante y libre de residuos. Tras la limpieza, es recomendable aplicar un protector de contactos que retrase la futura corrosión. Esta operación debe realizarla un técnico cualificado.

¿Puedo revisar yo mismo las conexiones eléctricas del aire acondicionado?

Existen algunas comprobaciones que cualquier usuario puede realizar de forma segura sin necesidad de herramientas especializadas: inspección visual del estado del aislamiento de los cables accesibles, verificación de que no hay olores a quemado, comprobación de que el magnetotérmico y el diferencial están en posición correcta, y pulsación del botón de test del diferencial para verificar que funciona. Sin embargo, cualquier intervención que implique abrir paneles del equipo, manipular bornes, medir amperajes o tensiones, o modificar conexiones debe ser realizada exclusivamente por un técnico electricista o frigorista autorizado. Manipular el circuito eléctrico sin la formación adecuada conlleva riesgo de electrocución y puede anular la garantía del fabricante.

¿Cuánto cuesta una revisión eléctrica profesional del aire acondicionado?

El coste de una revisión eléctrica profesional del aire acondicionado en España oscila generalmente entre 80 y 150 euros, dependiendo de la complejidad de la instalación, la zona geográfica y si se incluyen mediciones especializadas como el megado del aislamiento del compresor. Este precio suele incluir la inspección visual completa, la verificación de todas las conexiones, la medición de amperaje y tensión, la comprobación del capacitor y el test del diferencial. Si durante la revisión se detectan problemas que requieren intervención, el técnico presupuestará aparte el coste de los materiales y la mano de obra adicional. Muchas empresas de mantenimiento ofrecen contratos anuales que incluyen la revisión eléctrica junto con la limpieza de filtros y la verificación del gas, a un precio conjunto de entre 120 y 200 euros.

¿Es obligatorio tener un circuito eléctrico independiente para el aire acondicionado?

Sí, según la normativa REBT vigente en España, todo equipo de aire acondicionado debe disponer de un circuito eléctrico independiente desde el cuadro general de la vivienda. La instrucción ITC-BT-25 establece que los circuitos dedicados a calefacción y climatización deben ser independientes, con su propia protección magnetotérmica y diferencial. En viviendas con electrificación básica, puede ser necesario ampliar la instalación eléctrica para incluir este circuito dedicado, lo que requiere la intervención de un instalador electricista autorizado y la emisión del correspondiente boletín eléctrico. El coste de esta adecuación varía entre 200 y 600 euros, dependiendo de la distancia del cuadro a la ubicación del equipo y de las obras necesarias para la canalización del cableado.

¿Qué peligro tiene no revisar las conexiones eléctricas del aire acondicionado?

No revisar las conexiones eléctricas del aire acondicionado conlleva riesgos tanto para la seguridad como para el bolsillo. En el plano de la seguridad, las conexiones deterioradas pueden provocar arcos eléctricos, sobrecalentamiento del cableado y, en el caso más grave, incendios. También existe riesgo de electrocución si el aislamiento del cableado se degrada y no se detecta a tiempo. Desde el punto de vista económico, las conexiones en mal estado provocan un consumo eléctrico excesivo (entre un 15% y un 20% más), acortan la vida útil del compresor y la placa electrónica, y pueden provocar averías graves cuya reparación supera los 800 euros. A largo plazo, el coste de no mantener el circuito eléctrico es siempre superior al de realizar revisiones preventivas anuales.
